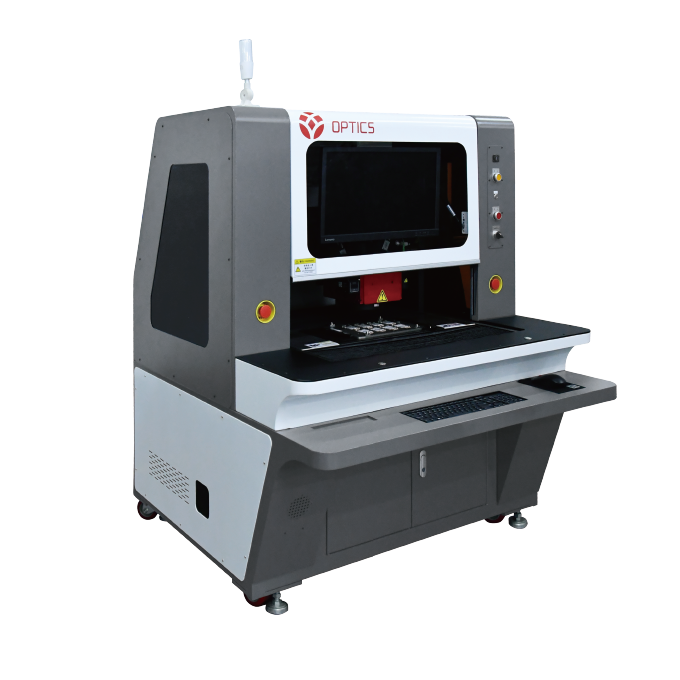

光学影像复合测量仪

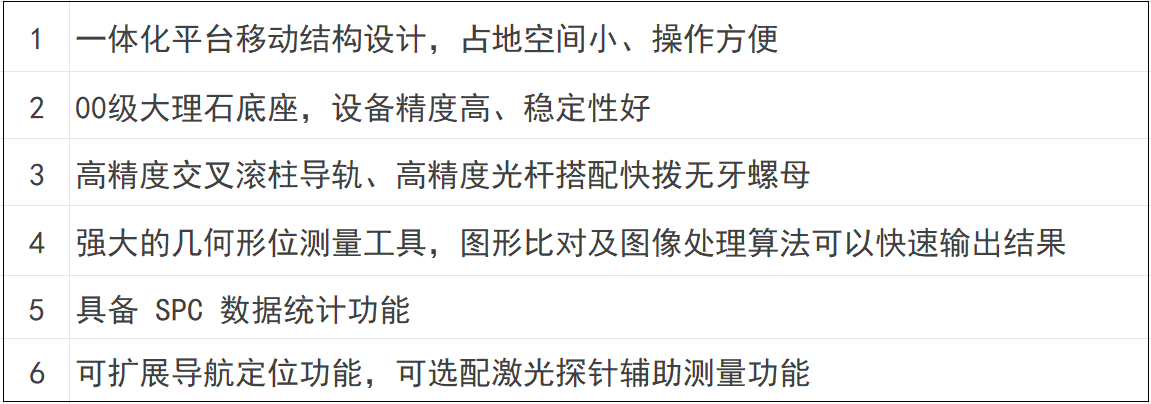

  • 产品特点
  • 规格参数
1OO 级大理石底座横梁设备整体精度高稳定性好;
2高精度大导程研磨丝杆高精度线性导轨;
3固定龙门式双工位结构设计操作方便效率高;
4伺服电机驱动控制让运动更快速定位更准确;
5配套共焦光谱传感器满足高度及平面度测试需求;
6强大的图像处理算法可以快速的处理图像输出结果。


型 号

外形尺寸

(mm)

整机重量

(kg)

玻璃台承重

(kg)

仪器电源/气源
UNG-MIX-6511150*1200*15505005220V(AC)50HZ/0.8MPa
工作台

工作台尺寸

(mm)

390*230

玻璃台尺寸

(mm)

230*190

运动行程

(mm)

X:500  Y:600

运动行程

(mm)

(Z1轴光)50mm;(Z2轴影像)100mm,(Z axis)
光学系统      高分辨率CCD
高清远心镜头 工作距:178mm
视频放大倍率:0.2X     显示分辨率:0.001mm
激光系统      共焦位移传感器
最大角度:±29.6°
最大量程:2.1mm
光斑直径:8.1μm
检测精度(um)      ≤10μm
定位精度       0.02mm
重复定位精度      0.003mm
检测时间CT15s/pcs
GRR20%
照明系统      高亮线平行光,亮度均可程控调节
传感器影像及共焦光谱位移传感器
